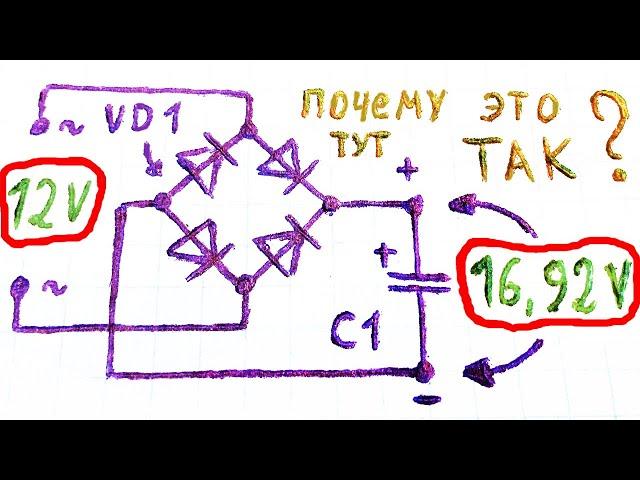

Как увеличивается напряжение после выпрямителя при наличии сглаживающего конденсатора, и как падает

Отличное объяснение спасибо

по такой схеме я ставил у меня взорвался конденсатор на 25в - 10000мкф а блок питания выход с трансформатора 16в, через диодные мосты падение напряжения на выходе 14.5в 80А в пике, с конденсатором не успел замерить взорвался через секунд 30, какой конденсатор нужно ставить?

Стало быть выходом из положения будет разместить после диодного моста с конденсатором линейный стабилизатор с выходным напряжением 12 В?

Я в этом видео ожидал увидеть пределы +— . Какое напряжение после перемотке трансформатора какое после диодного моста +— кондёр какой+—. Ну а теория нормальная. Я 2 года ищу инфу. Чтоб не спалить аккумулятор от авто.

Отличное видео и объясните. Спасибо большое. Все четко и понятно

Отличное видео, я человек далекий от электричества, электротехники и физики, прекрасно понял всё, вот такого учителя по физике мне в юности, многое было бы по другому, спасибо, подписка, лайк однозначно!

А как к 18 вольтам на выходе подключить прибор, который рассчитан на 12 вольт?

Выход 14.7 вольт, подключил авто компрессор, напряжение упало до 9.8 вольт, ампер показывает не помню 5 с чем-то. Для зарядки АКБ не подойдёт низкий заряд. Что делать ребята. Устаноален конденсатор 6800 м.ф на 50 вольт

ТОЭ тебе в помощь. (Демирчян К.С. Нейман Л.Р. Коровкин Н.В. Чечурин В.Л. Теоретические основы электротехники: В 3-х т. Учебник для вузов.)

Довольно квалифицированное объяснение. Но, как на мой взгляд, кроме рисунков, очень не хватает осциллограмм. А на осциллограмме будет видно, что на самом деле минимумы напряжения куда ниже среднего, которое показывает вольтметр, и зависеть эти провалы будут не только от тока нагрузки, от емкости конденсаторов, но и от мощности трансформатора и диаметра провода испытуемой обмотки. А если любитель строит усилитель звука на базе такого блока питания, то осциллограмма переменной составляющей на конденсаторе - это вообще сплошное светопреставление, особенно на частоте около 100 Гц. Это любому юному технику даст море информации к размышлению - как обеспечить достойное питание любимому девайсу.

Почему-то напряжение меряют без нагрузки

Нет переменного напряжения . ЕСТЬ переменный ТОК ! И постоянный ТОК ! Напряжение - это совсем другое понятие . Учебник " Физика " за восьмой класс тебе в помощь .

Здраствуйте!
Имп БП! Без нагрузки 33в под нагрузкой 16в (как и рассчитал). Тут возник вопрос: электролиты на 35в ставить или на 25в пойдут??

Спасибо за ролик. Это полезная тема. Я когда занимался блоками питания ставил стабилизатор типа КРЕН или lm. (Садил на радиатор). 🇺🇦

трансформатор твк -110лм диодный мост кц -405е кондей 3300мкфх25в резистор на 1 ватт 220Ом транзистор п 306а стабилитрон д814г или д транзистор мп 42б резистор переменный 10к резистор 1к кондей 480мкфх25в резистор нагрузки 1к резистор 2,2к светодиод ал-307б вот вам бп с регулировкой напряжения от 0 до 12 в

Почему после подключения конденсатора, лампочка реально светится ярче?... Не стыковка какая то...

После выпрямления на конденсаторе V(ампл.)=V(действ.) х √2 или V(действ.)х1.41

У меня получилось 14.75в после конденсатора, я сделал нагрузки чрез двух лампы на 12в общо 3.4 ампера и получил опять 14.75в.. Для сожалению у меня нет больше лампы или акумулатора для теста.

Чётко, просто, коротко и понятное разъяснение, не то что заумные электрики мямлют и в итоге выясняется что сами того не понимают и дают ложное объяснение.

Только переменное не напряжение, а ток

Как убрать повышенное напряжение после конденсатора ,????

То есть это корень из двух. Который равен максимальному амплитудному значению.

Здравствуйте, после диодного моста на конденсаторе будет больше 300 вольт. Нужно запитать коллекторный двигатель пылесоса что бы меньше искрили щетки. Не сгорит ли двигатель от такого подключения или просто не ставить сглаживающий конденсатор?

Очень интересно. Спасибо!
У меня на советском автомобильном зарядном ВУ - 71М на первичную обмотку подключен конденсатор 00,5 мкФ 500 В.
Интересно, зачем?

Куда ты спешишь! Как голый.......

Мужик ты магистр успокоитель психики, всё по сути👍👍👍👍

Когда не учил школьную физику, то в мире тебя ожидает очень много чудес! Действующее значение переменного тока это корень из двух пополам или 0,707. А в обратную сторону 1.4! Следовательно пиковое напряжение будет в 1.4 раза больше среднеквадратичного или просто действующего.

На самом деле магия

Не будет там 16,9.никогда. на мосту упадет до 0,3 минимум и то если мост на шотки что врядли.

Физику не учил....

молодец

Все бы ничего, но это раньше в розетке шло 2 фазы, а сейчас в розетке на одном проводе + и - меняются с частотой 50 герц, а на другом проводе постоянное зануление. Так что мне кажется что на трансформаторе не так все однозначно как показано на рисунке.

Ага! При токе в 1.5а на тр постоянное напряжение все равно выше переменного...

А если наоборот. З трансформатора выходит 22.5вольта.
После диодного моста 34вольт. Как?

Понял, принял, спс.

Согласно закону сохранения энергии выходное напряжение выпрямителя НЕ МОЖЕТ БЫТЬ БОЛЬШЕ напряжения на обмотке трансформатора .
На обмотке мультиметр индицирует действующее значение ( т.е. эквивалентое переменному постоянное напряжение ) .
А на выходе выпрямителя с ёмкостный фильтром – амплитудное значение этого же напряжения .
Напряжение одно и тоже и на входе и на выходе . И оно не увеличивается , как считают болваны . Просто мультиметр на обмотке вместо переменного показывает постоянное напряжение , а на выходе выпрямителя – амплитуду переменного . Естественно , величины разные . А напряжение – одно .
Надо изучать дисциплину « Электрические изменения » вместо того , чтобы путаться в трёх соснах . И знать главный закон – закон сохранения энергии .

👍🏻👍🏻👍❤💰🍾

Короче: 1. Напряжение холостого хода
2.Напряжение при расчетной нагрузке.
3. Рабочее напряжение электролита должно быть не менее, чем на 10% выше амплитудного.

Как энергетик говорю, ты достойно объяснил в принципе все как есть!

Круть!!!!!!!! 👍 🤝🤝🤝

Я купил сварку полуавтомат варит она плоховато я поставил на выходе с диодного моста 2шт кондёра по 50в и 22000 мкф так у меня протяжка проволоки увеличилась и перестала регулироватся напряжение увеличелось вместо 12в стало болбше как сделать 12 в пока я всю надстройку убрал и всё вошло в норму

щось вводиш в оману

Как бы , как бы, как бы ... Всё "как бы" ... Объяснятель ...

А каким резитором можно подпаятся к конденсатору, чтоб разряжался при отк клемм от нагрузке?

Вот и я часто наблюдал, что если переменное напряжение умножить на 1,41, то оно не совпадает. В данном видео, тоже не совпадает с расчетами. А вот если умножить не на 1,41, а на 1,3, тогда более менее, совпадает.

15% просадки, это уже предел, транс будет работать на полную мощь и конечно же будет перегреваться. Лучше 10%. Так что 1,5 А этот транс сможет отдать с большим трудом. 13,6V×1,5A=20W, соответственно, транс должен быть около 40W, а по габаритам, что то он не похож на такую мощность.

Увеличивается качество напряжения,но не величина напряжения

Тоесть ,как я понял, этот эффект "увеличения" напруги появляется в результате разных принципов измерения постоянного и переменного тока тестером? Переменный прибор меряет по пику, постоянное(а оно у нас реально импульсное) меряется по среднему.

Ну тогда уже надо было говорить и про стабилизатор после конденсатора.
